Maquette numérique Bim d’un Viaduc : MNT + Estacade

Description

Réaliser la maquette numérique en phase exécution de l’estacade provisoire, création du MNT à partir d’un scan 3D in situ puis import dans Tekla.

Sous objectifs :
- Charte de nommage

Etudes demandées :
- Scan 3D de la plateforme de lançage du Viaduc + TN périphérique. Composition des épaisseurs de matériaux sur plateforme à confirmer avec EUROVIA.
- Scan estacade (avec relevés à la main complémentaires),
- Traitement du nuage de point + création du fichier d’import du MNT dans Tekla Structure comme modèle de référence,
- Réalisation des pièces volumiques de l’estacade : Pieux PRS + tablier + … + calage dans MNT,
- Nommage complet des pièces avec caractéristiques mécaniques et environnementales,
- Dépôt structuré sur TC + Virtual Tour et réalisation d’une visite virtuelle.

Type de projet

L’objectif de ce projet et de réaliser une maquette numérique BIM d’un viaduc à l’aide de plan et des photos et l’utilisation d’un scanner Leica P30.
Ce chantier consiste en la construction d’une nouvelle voie de 1.9km pour prolonger le contournement entre Brive et relier la RD1089 à la RD921.
Le but de ce projet est de développer des compétences dans l’utilisation de logiciel BIM et de mettre en pratique des connaissances déjà acquises au sein de l’IUT tel que la lecture de plans.

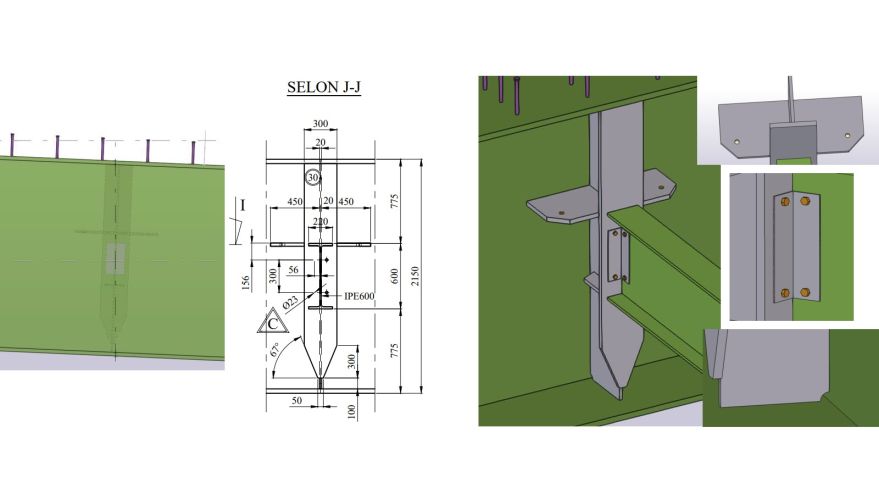

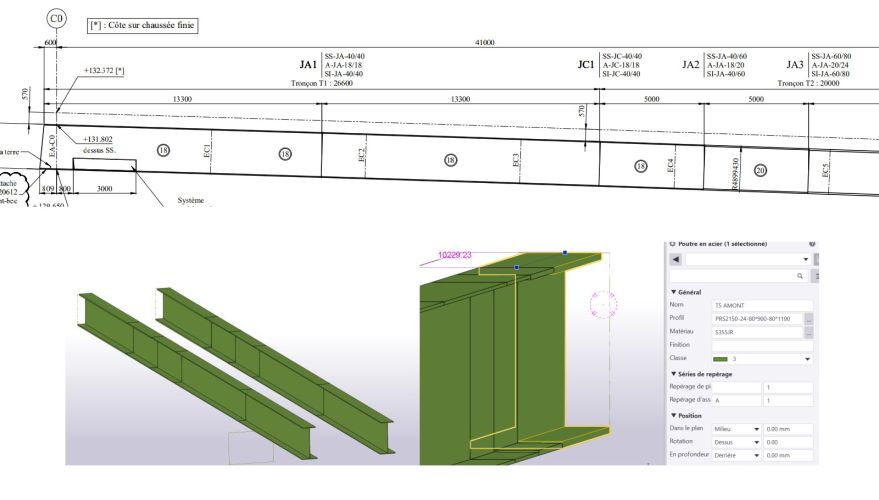

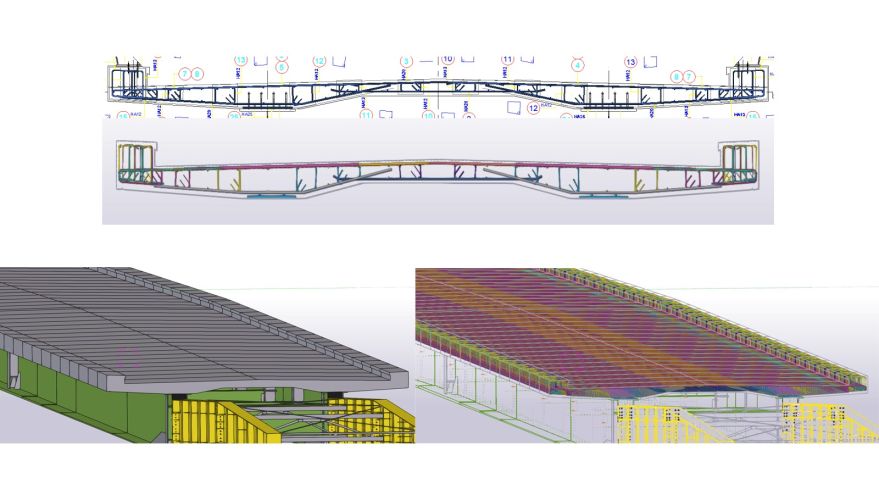

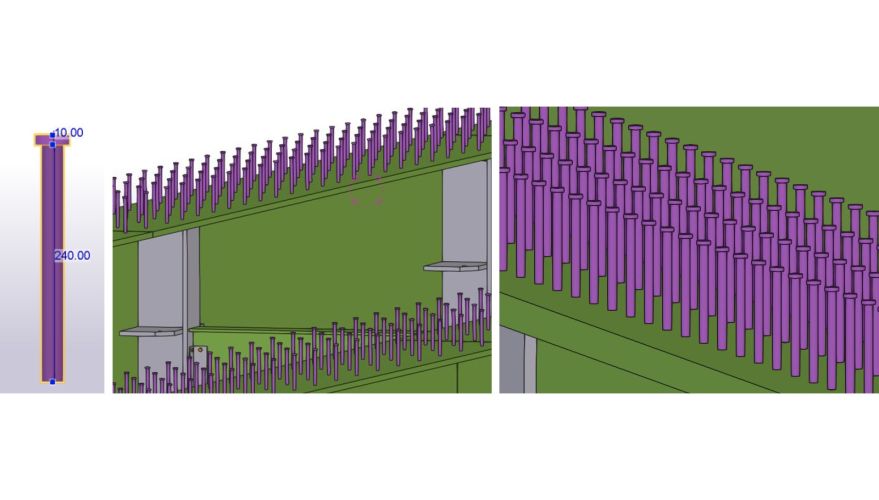

Le BIM est lié à des logiciels de modélisation telle que TEKLA STRUCTURE sur lequel nous avons pu modéliser la charpente métallique et le tablier du viaduc de malemort.

Moyens humains

GIRARD Mattéo
SIMONET Baptiste

Moyens matériel

Tekla Structures
L’Espace Numérique de Travail choisi, imposé, est Trimble connect.
Logiciel de capture et/ou de montage vidéo gratuit type screenpresso.
